產品介紹

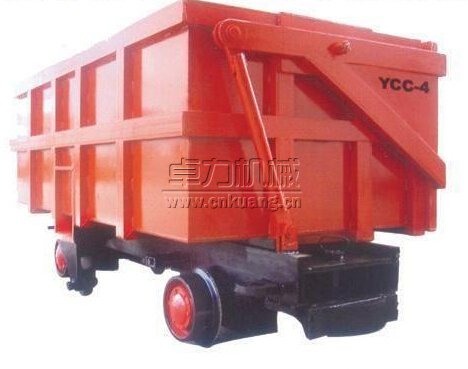

YCC曲軌側卸式礦車主要適用于冶金、礦山、煤礦、鐵路、公路遂道、水下涵洞、地下礦平巷和軍事涵洞等工程掘進、施工、配套簡單、高效率出碴運輸設備。
YCC曲軌側卸式礦車由牽引車、絞車帶動,可與鑿巖鉆、立爪裝巖機和礦石溜開閘門放料系統配套結合裝料,礦石塊度不超過500毫米,根據礦車的負載容積,裝料后經牽引動力引至(運行速度不超過1m/秒)專用曲軌卸料機構。當車箱翻至水平成最大卸料角度時,車門也開到最大程序。這時礦車卸料以全部完成。返回時,礦車通過曲軌門又自動關閉到位。
YCC曲軌側卸式礦車型號
YCC1.2-6、YCC1.6-7、YCC2.5-7、YCC2.5-9、YCC4-7、YCC4-9、YCC6-7、YCC6-9、YCC8-7、YCC8-9
YCC曲軌側卸式礦車技術性能參數:
| 技術參數 | 側卸式礦車 | ||||||
|
1.2M3 雙側卸式 (n型) |
1.6M3 曲軌式 |
2.5M3 曲軌式 |
4M3 曲軌式 |
6M3 曲軌式 |
8M3 曲軌式 |
||
| 容積(m3) | 1.2 | 1.6 | 2.5 | 4 | 6 | 8 | |
| 載重 | 1.6 | 4 | 6.25 | 10 | 15 | 15 | |
| 軌距 | 600 | 762 | 762 900 | 762 900 | 762 900 | 762 900 | |
| 軸距 | 620 | 800 | 1200 | 2000 | 2000 | 2600 | |
| 車輪直徑 | 300 | 350 | 400 | 350 | 350 | 350 | |
| 聯接器形式 | 插銷鏈環式 | 插銷鏈環式 | 插銷鏈環式 | 插銷鏈環式 | 插銷鏈環式自動鉤 | 插銷鏈環式自動鉤 | |
| 牽引高 | 335 | 320 | 320 | 430 | 500 | 500 | |
| 牽引車速(kg/h) | 12 | 12 | 12 | 8 | 8 | 8 | |
| 卸載角度(度) | 45° | 45° | 42° | 42° | 42° | ||
| 外型尺寸 | 長(mm) | 2150 | 2500 | 3650 | 3650 | 5000 | 6350 |
| 寬 | 1450 | 1200 | 1250 | 1500 | 1800 | 1500 | |
| 高 | 1270 | 1300 | 1300 | 1586 | 1675 | 1634 | |
| 自重 | 1000 | 1363 | 2205 | 2980 | 3173 | 4750 | |
| 轉彎半徑 | 8 | 10 | 12 | 15 | 15 | 18 | |
