產品介紹

耙斗裝載機也叫耙裝機，主要由耙斗、尾輪、固定楔、絞車、臺車、料槽、導向輪、托輪、操縱機構和電氣部分組成。耙斗以自重落在物料堆的上表面，鋼絲繩牽引使耙齒插入料堆扒取物料，然后沿巷道底板進入料槽，巖石通過卸料口卸至下面的運輸設備。為了使耙斗能往復運行，采用雙滾筒絞車牽引，工作滾筒的鋼絲繩牽引耙斗前進，空程滾筒的鋼絲繩繞過固定在工作上面的尾輪牽引耙斗后退。兩個操縱手柄分別控制剎車閘帶的開合，實現扒裝物料的動作。耙斗裝載機是我國目前煤礦掘進所使用的裝載設備。耙斗裝載機具有結構簡單，操作容易的優點，適用范圍較廣，可用在高度2m左右，寬度在2m以上的水平巷道并傾角小于35的傾斜巷道中工作，也能用于彎道處裝載。耙?guī)r機能裝大塊巖石，巖石塊度為300-400mm時裝載效率最高。

耙斗機全稱耙斗裝巖機，又叫耙裝機，耙?guī)r機、耙渣機、扒渣機、扒礦機、裝礦機、耙斗式裝巖機
主要用于煤礦、冶金礦山、隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業，是提高掘進速度，實現掘進機械化的一種重主要設備。

工作原理
耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗做往復運動把巖石扒進料槽，至卸料槽的卸料口卸入礦車或箕斗內，從而實現裝巖作業。

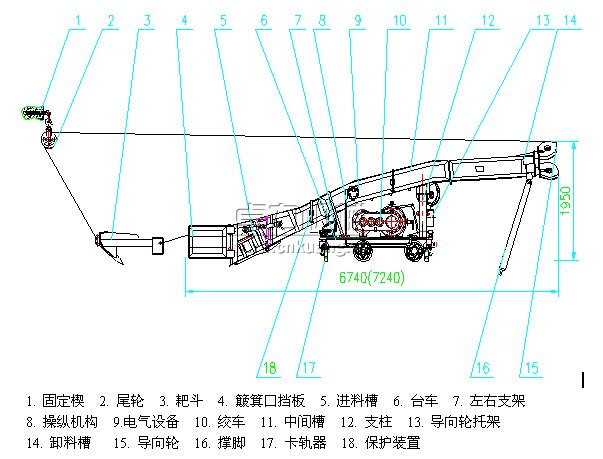

結構
耙斗裝巖機主要有導向輪，尾輪，耙斗(耙齒)，臺車，絞車，操縱結構，料槽(進料槽，中間槽，卸載槽)，電氣部分，固定楔(硬楔、軟楔)，風動推車缸等部件組成。

特點
耙斗裝巖機主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高，結構簡單，可靠性好，操作方便，適用范圍廣等特點。耙斗裝巖機不僅用于平巷，而且可以在30度以下斜巷使用，是提高掘進速度，實現巷道掘進機械化的一種主要機械設備。耙斗裝巖機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。

類型

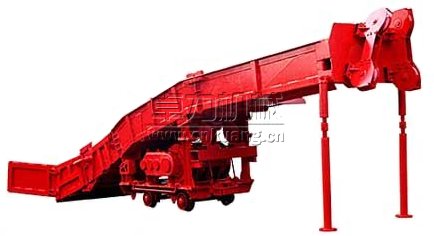

P系列耙斗裝巖機
P系列耙斗裝巖機適用于各種金屬礦、非金屬礦、煤礦、鐵路涵洞、水利等建設工程在巷道掘進中配備礦車或箕斗進行裝巖作業。它不僅可以在平巷中使用，而且可以在傾角小于30度的斜巷或拐彎及拐彎角度達到90度的巷道中使用，并且還能同時進行掘進工序的平行作業，提高掘進速度。電氣設備具有防爆性能，可用于有煤塵及瓦斯的礦井中。
P型耙斗裝巖機的基礎參數：
　　P-15B耙斗裝巖機適用于凈高2米以上( 凈斷面4.5平方米以上 )的巷道選用。
　　P-30B耙斗裝巖機適用于凈高2米以上( 凈斷面6平方米以上 )的巷道選用。
　　P-60B耙斗裝巖機適用于凈高2.4米以上( 凈斷面8平方米以上 )的巷道選用。
　　P-90B耙斗裝巖機適用于凈高3米以上( 凈斷面12平方米以上 )的巷道選用。
　　P-120B耙斗裝巖機可適用于凈高3米以上( 凈斷面16平方米以上 )的巷道選用

項　　目		單　位	參數
絞車 型號			P-15B	P-30B	P-60B
耙斗 容積		m3	0.15	0.30	0.60
技術生產率		m 3 /h	15-30	35-50	75-105
軌      距		mm	600	600�900	600�900
主繩牽引力		KN	7.2-10.4	12.3-18.5	23.3-32.7
主繩牽引速度		m/s	0.9-1.4	0.85-1.22	0.97-1.35
鋼繩直徑		mm	12	12-15	15
容繩量		m	56	85-75	105
電動機功率/轉速		kw/(rpm)	11/1450	17/1460	30/1470
電動機工作電壓		v	380/660	380/660	380/660
外形尺寸	長	mm	5480	6600	9800
	寬	mm	1550	2045	2750
	高	mm	5480	6600	9800
總重量		kg	2196	3692	5415

選型
可以根據巷道規格大小，選用不同類型的耙裝機。
10立方米左右平巷或斜井可選用DYP-30型大斷面平斜兩用耙斗裝巖機。耙斗容量為0.73米，生產率每小時80-1203米。
8立方米左右平巷或斜井可選用ZYP-17型平斜兩用耙斗裝巖機。耙斗容量為0.33米，生產率每小時35-503米。
4立方米左右平巷可選用SBZ-11型耙斗裝巖機。耙斗容量為0.153米，生產率每小時153米。

橋式耙斗裝巖機
操作
1、司機操作前要先進行培訓，掌握設備的基本性能和操作要領，未經培訓者不得操作耙?guī)r機。
2、開車前要先發出信號，待人員全部撤至安全地點后才能操作耙?guī)r機。
3、起動設備，拉緊主繩滾筒的操作手柄，耙斗開始耙矸，待矸石到達卸載口后立即拉緊尾繩的操作手柄，使耙斗返回耙矸地點，重新耙?guī)r。[1]

注意事項
1、耙?guī)r過程中，人員必須退至耙?guī)r機以外，防止因斷繩、跑石傷人。
2、操作時，司機必須精力高度集中，兩眼要隨時注視耙斗的運行位置，到達裝矸或卸載地點后要及時進行反向操作,防止耙斗過位損壞設備。
3、裝矸時必須灑水、降塵。
4、每次放炮崩下的矸石必須裝完，兩側不得出現余矸堆積，機器周圍耙斗耙不到的矸石必須人工裝凈。
5、耙?guī)r過程中如耙斗受阻，不得強行耙?guī)r，應將耙斗稍微后退然后再耙，大塊矸石必須人工用大錘或風鎬搗碎，嚴禁放糊炮破碎。
6、當巷道底板巖性較松軟時，耙?guī)r過程中要掌握好耙?guī)r力度，以防巷道底板低于軌面過高,底板出現起伏不平現象。
7、司機操作時，應盡量避免同時拉緊兩個操縱手柄，防止電機阻轉損壞設備或耙斗飛起而釀成安全事故。
8、開車時嚴禁用手或工具觸摸鋼絲繩。
9、耙?guī)r機工作時，絞車滾輪上鋼絲繩的余量不得少于三圈安全圈。
10、開車時,必須在操縱側裝好安全擋桿,除司機處,其他人員不得緊靠耙?guī)r機
